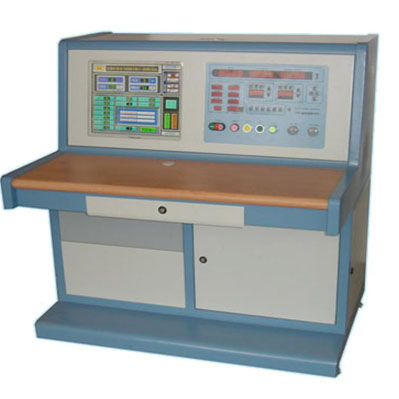

电磁加载与测控系统

1、测试主参数：电压、电流、转速、扭矩、功率等

2、电动机工作转速全自动自主调节与控制

3、加载机加载扭矩自动控制

4、全工作工程自主记录数据、绘制曲线、故障分析与报警、上传系统等。

变速箱空载/加载磨合试验设备简介

磨合试验系统实现对各种不同结构变速箱的空载/加载测试，进行转速、扭矩、运行时间的试验参数设置，并记录、绘制转速、扭矩曲线。

驱动电机与加载电机通过中间件（转矩传感器、被测减速机等）相连。驱动电机带动系统旋转工作，加载电机发电，通过整流变换再返还给原动电机，驱动原动电机工作。加载电机发的电不够驱动电机工作，因此驱动电机还需要继续从电网取电。

驱动电机同时从电网及加载电机处取电工作，加载电机供给驱动电机的电越多，加载阻尼越大，也越节能。两电机共线加载可用于检测电机、减速机、齿轮箱等场合。在中大功率加载中应用越来越广。

主要特点：

加载系统的采用共用直流母线加载方式，大大降低系统能源消耗。

测试过程平稳，噪音小，并可实现正反转不同方向加载。测试系统设备台架的输入电机端和加载端用丝杠调整X、Y位移，根据被测产品设计可实现多种不同规格的产品测试。

系统选择永磁同步电机，可控性较强，运行效果良好，效率较高。
